guten abend liebe leute.
ich habe mir zu meinem arduino mega ein sainsmart lcd keypad shield gekauft und es angeschlossen und mit der standart liquidcrystal library versucht zu starten. pins sind wie folgt konfigueiert liquidcrystal lcd(12,11,5,4,3,2);
jetzt habe ich mich schon ein wenig umgesehen und vieles gelesen, z.b. das die pins anders konfiguriert werden müssen, siehe link
arduino: sainsmart lcd keypad shield 1602 pins für liquidcrystal
aber mit auch komisch vorkommt, wenn man die beschreibung aus dem folgenden link nimmt
sain smart lcd-keypad shield v1.0 - connector pinout
fehlen da dann nicht einige pins die man belegen muss, z.b. rs,r/w und e ?
oder brauche ich gar dazu noch eine andere library?
das alles verwirrt mich grade...
welche pins meines lcd keypad shields müssen denn jetzt mit meinem arduino verbunden werden?
vielen lieben dank jetzt shconmal für die lösungsvorschläge
lg,
sven
ich habe mir zu meinem arduino mega ein sainsmart lcd keypad shield gekauft und es angeschlossen und mit der standart liquidcrystal library versucht zu starten. pins sind wie folgt konfigueiert liquidcrystal lcd(12,11,5,4,3,2);
jetzt habe ich mich schon ein wenig umgesehen und vieles gelesen, z.b. das die pins anders konfiguriert werden müssen, siehe link
arduino: sainsmart lcd keypad shield 1602 pins für liquidcrystal
aber mit auch komisch vorkommt, wenn man die beschreibung aus dem folgenden link nimmt
sain smart lcd-keypad shield v1.0 - connector pinout
fehlen da dann nicht einige pins die man belegen muss, z.b. rs,r/w und e ?
oder brauche ich gar dazu noch eine andere library?
das alles verwirrt mich grade...
welche pins meines lcd keypad shields müssen denn jetzt mit meinem arduino verbunden werden?
vielen lieben dank jetzt shconmal für die lösungsvorschläge
lg,
sven
jetzt habe ich mich schon ein wenig umgesehen und vieles gelesen, z.b. das die pins anders konfiguriert werden müssen, siehe linkja, die richtige initialisierung für das lcd keypad shield lautet:
arduino: sainsmart lcd keypad shield 1602 pins für liquidcrystal
code: [select]
liquidcrystal lcd(8, 9, 4, 5, 6, 7); // initialization lcd keypad shield
aber mit auch komisch vorkommt, wenn man die beschreibung aus dem folgenden link nimmtnein.
sain smart lcd-keypad shield v1.0 - connector pinout
fehlen da dann nicht einige pins die man belegen muss, z.b. rs,r/w und e ?
oder brauche ich gar dazu noch eine andere library?nein.
welche pins meines lcd keypad shields müssen denn jetzt mit meinem arduino verbunden werden?normalerweise wird das lcd-keypad-shield nur auf das arduino board aufgesteckt, z.b. beim arduino uno oder arduino mega.
was für ein board verwendest du denn?
sehe gerade, dass du oben "mega" schreibst, einfach nur aufstecken!

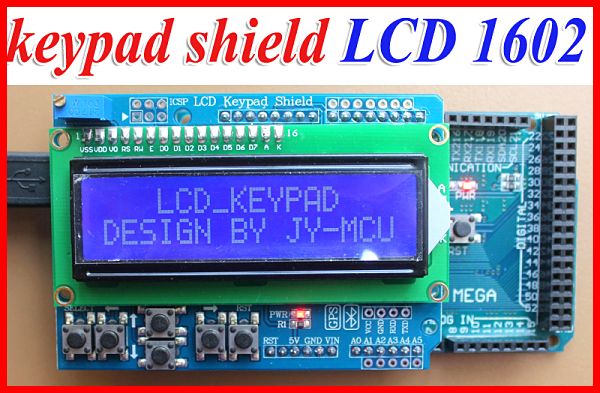

und dabei natürlich aufpassen, dass es richtig gesteckt wird und du es nicht falsch draufwürgst oder pins neben de pinheader steckst und dabei abknickst. hier kannst du sehen, wie das shield auf einem mega aussieht:
also wenn der usb-anschluß des boards nach links weggeht, sind die tasten shield unten.
